Pokračování z minulého čísla
O
Co považujete za hlavní
výhodu vaší výroby čipů? Vidí-
te kromě ceny i nějaké další
možnosti rozvoje výroby čipů?
Jak si připravujete/vychováváte
odborníky pro výrobu a výzkum
a vývoj?
ON Semiconductor se stal jedním
z předních světových dodavatelů
vyspělých energeticky efektivních
řešení pro tzv. zelenou elektroniku,
která spoří energii a je tak šetrná
k životnímu prostředí. Kromě toho
patří k našim konkurenčním výho-
dám také široké portfolio produktů,
orientace na specifické požadavky
zákazníků a také vysoce efektivní
distribuční síť. Inovativní a vyspě-
lá řešení, se kterými neustále při-
cházejí naše návrhová střediska
a laboratoře po celém světě, nám
pomáhají zjednodušovat vývoj
nových produktů a zkracují dobu
jejich uvedení na trh. Každý rok
vyrobíme, dodáme na trh a odešle-
me cca 30 miliard nebo i více jed-
notek, což je tak vysoké číslo, kte-
ré nás řadí do nepočetné kategorie
společností, schopných pracovat
s takovým objemem. Naše celo-
světová distribuční a logistická síť
je velice flexibilní a rychle reaguje
na neustále se měnící požadavky
trhu. Hlavním cílem celé nadná-
rodní skupiny ON Semiconductor
je vývoj a vlastní výroba produktů
s využitím vyspělých technologií.
A české společnosti, jejichž zamě-
řením je jak vývoj, tak i výroba, se
významnou měrou podílí na úspě-
chu celé korporace.
Jsme si vědomi toho, že těsné
vztahy naší společnosti s vysoký-
mi školami jsou přínosem pro obě
strany, pomáhají nám přivádět do
společnosti mladou generaci talen-
tovaných odborníků. Důležitým
mezníkem v této spolupráci bylo
pro nás otevření dvou speciali-
zovaných laboratoří na vysokých
školách v Brně. Na VUT v Brně
v roce 2006 otevřeli Laboratoř pro
design a aplikace. Studenti zde
pod odborným vedením mají mož-
nost navrhovat integrované obvo-
dy pomocí nejnovějšího softwaru.
Druhým významným počinem bylo
etablování Laboratoře křemíkové
technologie a mikroelektroniky
na Masarykově universitě v Brně
v roce 2007. Výuka studentů fyzi-
ky a mikroelektroniky zde probíhá
ve speciálních čistých prostorech,
které jsou již dnes standardem ve
vysoce vyspělých průmyslových
odvětvích zabývajících se polo-
vodičovou výrobou, mikroelek-
tronikou, optikou nebo farmacií.
Jednalo se o první laboratoř tohoto
druhu v České republice.
O
Co je hybnou silou vývoje
nových technologií ve vaší spo-
lečnosti?
Směrování vývoje nových tech-
nologií je řízeno jak požadavky
obchodních úseků mateřské spo-
lečnosti, tak naším interním úse-
kem výzkumu a vývoje v Rožnově.
V současnosti se v Rožnově vyvíjí
nové pokročilé bipolární a IGBT
technologie, které dále zlepší kon-
kurenceschopnost našich výrobků
na světových trzích a umožní návr-
hářům a obchodním úsekům rozší-
řit portfolio koncernu a proniknout
na nové trhy. Při vývoji nových
technologií a procesů spolupracuje
rožnovská společnost ON Semi-
conductor s předními českými uni-
versitami a akademickými insti-
tucemi v oblasti fyziky a chemie
pevných látek, fyziky polovodičů
a mikroelektroniky.
O
Kdo jsou tedy vaši nejvý-
znamnější partneři mezi univer-
sitami a akademickými institu-
cemi? Jak probíhá vaše spolu-
práce?
Velmi těsnou spolupráci jsme
navázali zejména s Fakultou elek-
trotechnickou a Fakultou stroj-
ní Vysokého učení technického
v Brně, Přírodovědeckou fakultou
Masarykovy university v Brně,
Fakultou chemickou-technologic-
kou University Pardubice a Fyzi-
kálním ústavem Akademie věd ČR
v Praze. Dalšími spolupracujícími
institucemi jsou Fakulta elektro-
technická Českého vysokého učení
technického v Praze, Fakulta pří-
rodovědecká Palackého university
v Olomouci a Vysoká škola báň-
ská – Technická universita Ostra-
va. Spolupráce spočívá v zadání
a následné finanční podpoře vybra-
ných projektů v oblasti fyziky polo-
vodičů a výzkumu a vývoje polo-
vodičových součástek (například
v laboratořích pro studenty v Brně
na VUT a MU), na účasti v komi-
sích při obhajobách diplomových
prací, na veletrzích pracovních
příležitostí v Brně a Praze, na
odborných studentských soutěžích
a konferencích (např. EEICT na
FEKT VUT). Naši odborníci také
vedou specializované přednášky
v rámci odborné výuky na VUT,
MU nebo UPCE.
Na přírodovědecké fakultě MU
společnost v roce 2007 spolufinan-
covala a poskytla potřebné know-
how pro vybudování první škol-
ní laboratoře s čistými prostory
v České republice se zaměřením na
výuku a výzkum polovodičových
technologií.
Rožnovská společnost má rovněž
rozsáhlé zkušenosti s implemen-
tací výsledků vlastního výzkumu
a vývoje při realizaci zákaznic-
kých obvodů a specializovaných
zakázek. Veřejně hodnoceným pří-
kladem našeho potenciálu je oce-
nění Evropského institutu jader-
ného výzkumu (CERN) za vývoj
a dodávku pokročilých senzorů
pro vědecko-výzkumný projekt
detektoru ATLAS, jenž je součás-
tí v CERN nedávno spuštěného
urychlovače LHC (Large Hadron
Collider). Oceněné součástky byly
kompletně navrženy a vyrobeny
v Rožnově ve spolupráci s Fyzi-
kálním ústavem AV ČR.
O
Poprosíme vás o malou věšt-
bu. Jak vidíte výrobu polovodičů
na Moravě v příštích letech a co
by kdo měl podle vás udělat pro
to, aby výroba zůstala nejenom
zachována, ale aby dokonce ale-
spoň v nějakém segmentu vzrůs-
tala? Potřebujete více odborníků,
nebo jen obsluhu technologií?
Dosažené výsledky a běžící vývojové
projekty dávají pevný základ pro náš
další rozvoj v budoucnu. Objem výroby
roste již 16 let a neustále zavádíme do
výroby nové technologie. V minulém
roce byl zahájen náběh výroby pokro-
čilé bipolární technologie ON50, která
byla vyvinuta přímo zde v Rožnově,
a pracujeme na další, tentokrát IGBT
technologii, s cílem zavést ji do výro-
by v letošním roce. V tomto náročném
odvětví se samozřejmě bez odborníků
neobejdeme.
M
/bal/
Na otázky
Technického týdeníku
odpovídá Ing. Aleš Cáb
z ON Semiconductor
v Rožnově pod Radhoštěm
Příběh firmy, která lehkomyslně
nezahodila lidský potenciál
A přece se vyrábějí
Ocenění od CERN za úspěšnou realizaci dodávek pixelových detektorů pro
projekt ATLAS

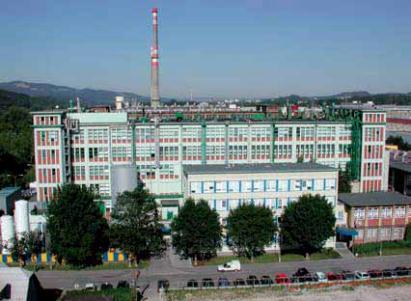

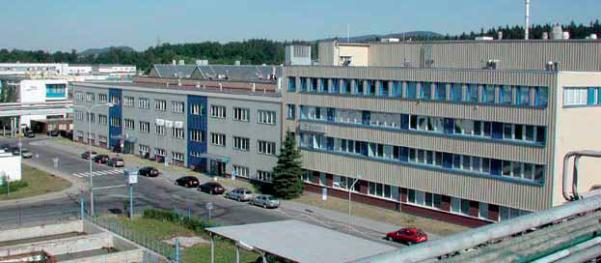

Průmyslový areál Rožnov - pohled na výrobu čipů ON Semiconductor

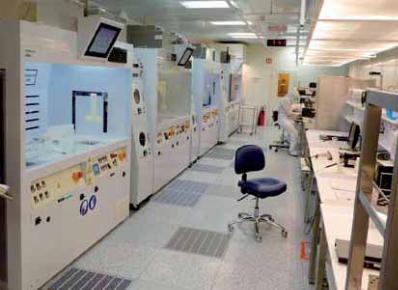

Pracoviště mokrého leptání
Vstup do čistých prostor

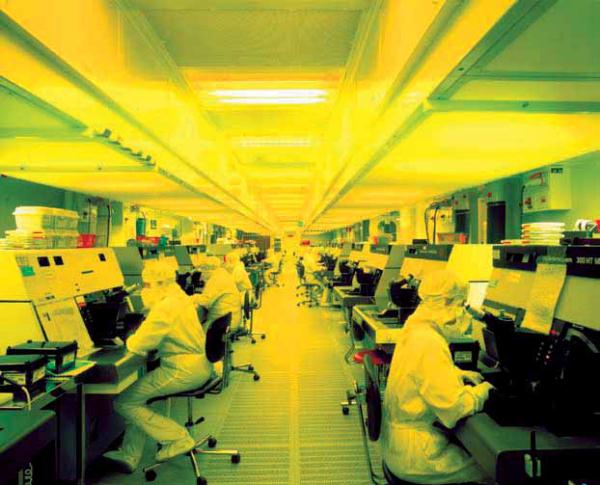

Pracoviště fotolitografie
